振動篩

旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

工作原理

三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

產品特點

1.適用于10-200微米難篩分的物料分離，篩分可達800目

2.可根據物料篩分需求。配置1至5層不同目數的篩網

3.出料口圓周設計，位置可隨意設置，方便生產

4.結構模塊化，可快速裝卸與清理

5.使帶有特殊性質的物料分離簡單，且不改變物料的特性，適用于新材料

6.彈力球或超聲波清網裝置，有效防止網孔堵塞或相近可憐嵌塞，延長篩網使用壽命

7.低而穩定的操作溫度，不會使局部溫度變高，可連續工作

8.地基無需特殊處理，所需的面積較小

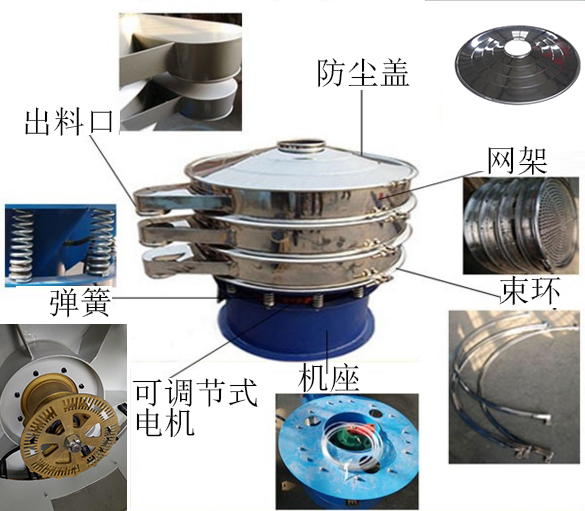

設備細節

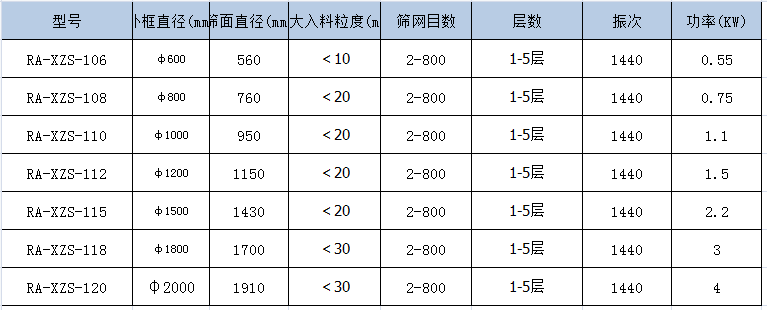

設備參數

工程案例

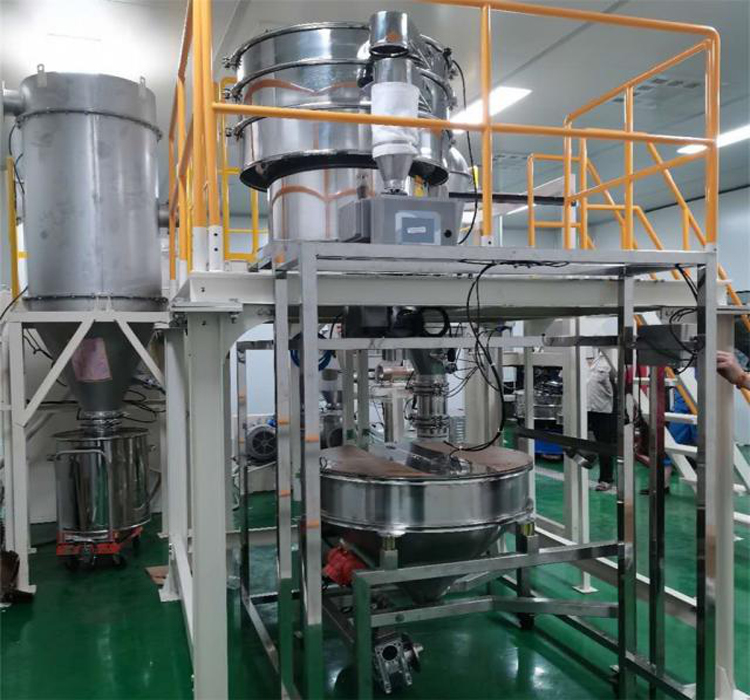

浙江****有限公司

篩分物料 抹茶粉 物料比重0.3 篩分80目 一小時產量130KG

RA-CXZS如昂旋振篩系列，輕松為客戶解決篩分難題

化工行業篩分

江蘇****有限公司

篩分物料 氧化鎂 物料比重1.1 篩分300目 單臺一小時產量160KG

RA-CXZS如昂旋振篩系列，輕松為客戶解決篩分難題
